E104-BT40

芯片方案:-

工作频率:2.400~2.480GHz

蓝牙协议:V4.2+V3.0 SPP

通信距离:30m

产品尺寸:21*13mm

产品净量:0.8±0.1g

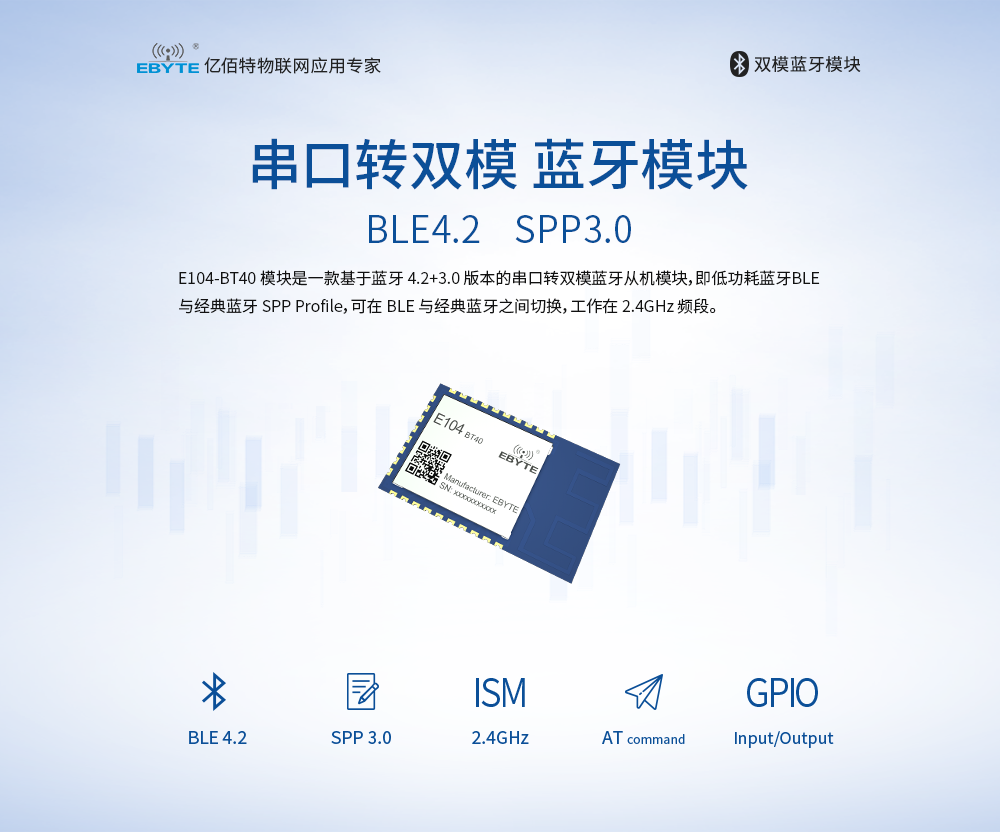

产品简介:E104-BT40 模块是一款基于蓝牙 4.2+3.0 版本的串口转双模蓝牙从机模块,即低功耗蓝牙 BLE 与经典蓝牙 SPP Profile,可在 BLE与经典蓝牙之间自由切换,工作在 2.4GHz 频段。使用通用 AT 指令设置参数,操作简单快捷。

CH-E104-BT40_01
CH-E104-BT40_02
CH-E104-BT40_03
CH-E104-BT40_04
CH-E104-BT40_05
CH-E104-BT40_06
CH-E104-BT40_07
CH-E104-BT40_08
CH-E104-BT40应用场景

参数参数值
备注
工作频段
2400 ~2480 MHz     -
发射功率3 dBm     -
接收灵敏度-96 dBm
    -
实测距离30米     -


硬件参数参数值
备注
尺寸大小
21 *13 mm     -
天线形式PCB 板载天线     等效阻抗约 50Ω
通信接口UART串口
    单片机所有 I/O 引出,详见芯片手册
封装方式贴片     -


电气参数最小值典型值最大值单位条件
电源电压
2.53.33.6V≥3.3V 可保证输出功率
通信电平-3.3-V使用 5V TTL 有风险烧毁
空闲状态3.9-6mA-
BLE 连接-3.269.2
mA
-
SPP 连接-6.789.2mA-
工作温度
-40-
+85-


CH-E104-BT40尺寸图

序号
定义引脚方向引脚功能说明
1GND
-
电源地

电源参考地

2TXD
输出串口数据发送

模块对外输出串口数据

3RXD
输入
串口数据接收

模块接收外部串口数据

4P02
输出
通用输出 IO

用户可设置输出电平

5P03
输出
通用输出 IO

用户可设置输出电平①

6P04
--

NC

7P05
--

NC

8P06
--

NC

9P07
--

NC

10GND
-
电源地

电源参考地

11P10
输入
通用输入 IO

用户可读取 IO 电平,内部上拉

12P11
输入
通用输入 IO

用户可读取 IO 电平,内部上拉

13PWM2
输出
输出 PWM

用户配置输出 PWM 波

14PWM3
输出
输出 PWM

用户配置输出 PWM 波②

15P33
-CTS

-

16P34
-RTS

-

17VCC
-3.3V

电源输入

18、19GND
-电源地

电源参考地

20~22NC
--

-

23RST
-复位引脚

低电平有效

24STATUS
输出
状态指示 LED

蓝牙未连接:输出频率为 1Hz 方波

蓝牙已连接:低电平

25MODE
输入
模式选择

低电平:配置模式 ③

高电平:透传模式

26DISC
输入
断开连接

内部上拉,下降沿有效

27LINK
输出
连接状态

蓝牙未连接:高电平

蓝牙已连接:低电平

28GND
-电源地

电源参考地

①用户可配置输出 IO 默认输出低电平,设置后,下次上电后依然按照设置的参数输出电平;

② PWM 默认关闭,设置后,下次上电后依然按照设置的参数输出 PWM;

③MODE 引脚切换模式仅在建立连接后有效
