E78-900M22S

芯片方案:ASR6501

载波频率:850~925MHz

发射功率:21dBm

通信距离:7km

通信接口:SoC

产品净重:1.2±0.1g

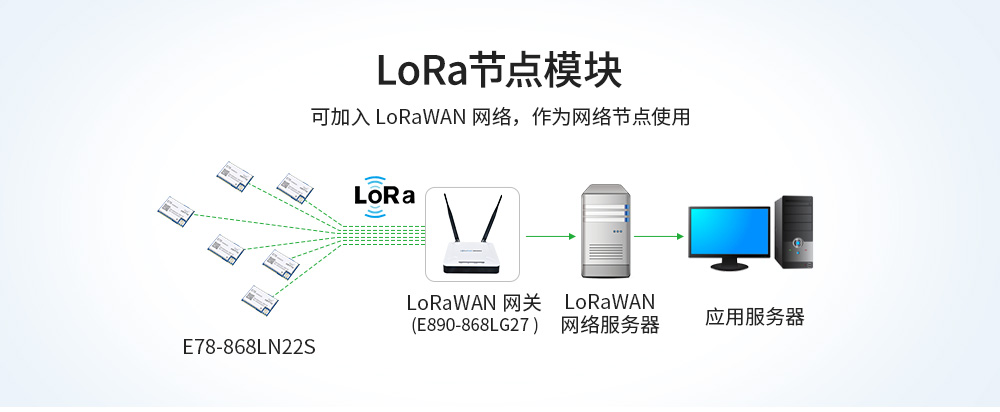

产品简介:E78 系列产品是成都亿佰特公司设计生产的多种频段的射频收发模块,通信距离远;具有极低的低功耗模式流耗。此模块为小体积贴片型(引脚间距 1.27mm)。

E78-900M22S (1)E78-900M22S (2)E78-900M22S (3)E78-900M22S (4)E78-900M22S (5)E78-900M22S (6)E78-900M22S (7)E78-900M22S (8)E78-900M22S (9)E78-900M22S (10)E78-900M22S (11)

射频参数参数值
备注
工作频段
850~925 MHz

-

发射功率21 dBm

-

接收灵敏度-140 dBm

-

空中速率0.018k~62.5kbps

LoRa

实测距离7000米

晴朗空旷环境,天线增益 5dBi,天线高度 2.5 米,空中速率 1kbps


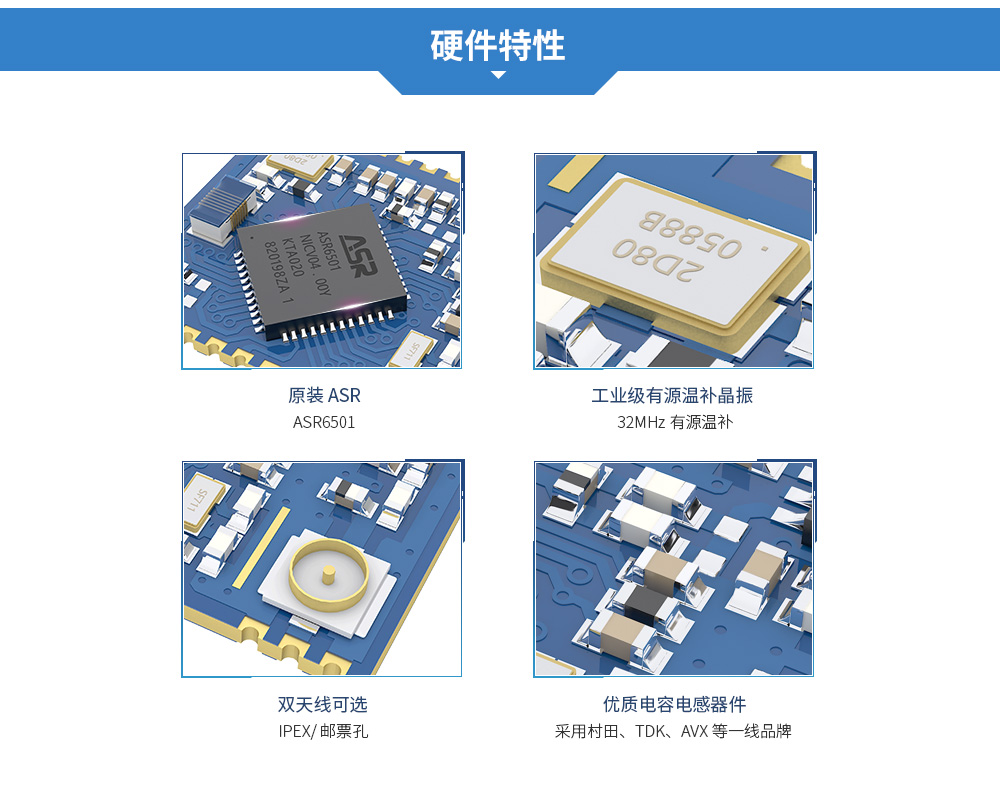

硬件参数参数值
备注
尺寸大小
20 * 14 mm

-

天线形式IPEX / 邮票孔

等效阻抗约 50Ω

IC 全称
ASR6501

-

FLASH
128KB

-

RAM
16KB

-

内核
Cortex-M0

-


电气参数最小值典型值最大值单位条件
电源电压
2.53.33.7V≥3.3V 可保证输出功率
通信电平-3.3-V使用 5V TTL 有风险烧毁
发射电流-144-mA瞬时功耗
接收电流-14-mA
-
休眠电流-2.5-nA软件关断
工作温度
-40-+85工业级设计
工作湿度
1060
90%-
储存温度
-4020
+125-


E78-900M22S_Size

序号
引脚引脚方向引脚用途
1GND-

地线,连接到电源参考地

2VCC
-

供电电源,范围 2.5~3.7V(建议外部增加陶瓷滤波电容)

3SETB
输入/输出

地线,连接到电源参考地

4DIO1
输入/输出

多用途数字 IO,不能用作外部 GPIO

5BUSY
输入/输出

SPI 繁忙指示,不能用作外部 GPIO

6I2C_SDA
输入/输出

I2C SCL 引脚

7I2C_SCL
输入/输出

I2C SDA 引脚

8UART_CTS
输入/输出

UART CTS 引脚

9UART_RTS
输入/输出

UART RTS 引脚

10GND-

地线,连接到电源参考地

11ANT
-

天线接口,邮票孔(50 欧姆特性阻抗)

12GND-

地线,连接到电源参考地

13GND

-

地线,连接到电源参考地

14GND
-

地线,连接到电源参考地

15GND
-

地线,连接到电源参考地

16XRES
输入

外部复位引脚

17ADC_IN
输入

ADC 输入引脚

18AUX
输入/输出

单片机 GPIO

19SETA
输入/输出

单片机 GPIO

20UART_RX
输入/输出

UART RX 引脚

21UART_TX
输入/输出

UART TX 引脚

22SWD_DATA
输入/输出

SWD Data 引脚

23SWD_CLK
输入/输出

SWD Clock 引脚

24GND-

地线,连接到电源参考地

25SPI_MISO
输入/输出

SPI MISO 测试点,已内部连接,不能用作外部 SPI

26SPI_NSS
输入/输出

SPI NSS 测试点,已内部连接,不能用作外部 SPI

27SPI_MOSI
输入/输出

SPI MOSI 测试点,已内部连接,不能用作外部 SPI

28SPI_SCK
输入/输出

SPI SCK 测试点,已内部连接,不能用作外部 SPI
