E78-470LN22S

芯片方案:ASR6501

载波频率:CN470~510MHZ

发射功率:22dBm

通信距离:7km

通信接口:SoC

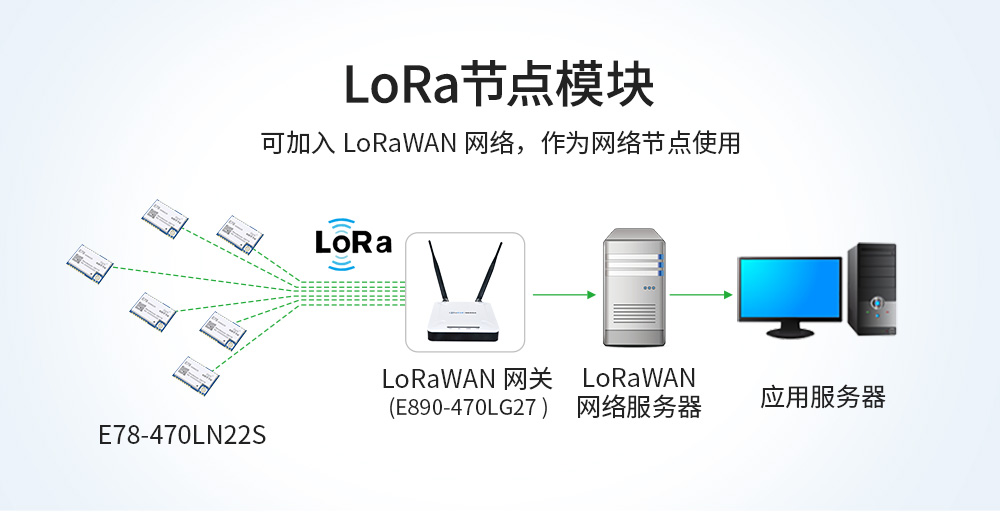

产品简介:E78-470LN22S是亿佰特公司设计的一款 SoC 型 LoRa 射频模块,产品采用ASR公司的ASR6501芯片,超小尺寸,超低功耗,适用于多种物联网应用场景,是目前 LPWAN应用芯片最好的选择。

E78-470LN22S_01
E78-470LN22S_02
E78-470LN22S_04
E78-470LN22S_05
E78-470LN22S_06
E78-470LN22S_07


E78-470LN22S_08
E78-470LN22S_10

主要参数参数值
备注
工作频段
CN470~510MHZ

-

核心 ICASR6501

-

产品尺寸20*14*2.91 mm

-

模块净重
1.3±0.1g

-

工作温度-40 ~ 85℃

-

工作湿度
10% ~ 90%

-

储存温度-40 ~ 125°C

-


E78-400M22S

序号
引脚引脚方向引脚用途
1GND-

地线,连接到电源参考地

2VCC
-

供电电源,范围 2.5~3.7V(建议外部增加陶瓷滤波电容)

3SETB
输入/输出

地线,连接到电源参考地

4DIO1
输入/输出

多用途数字 IO,不能用作外部 GPIO

5BUSY
输入/输出

SPI 繁忙指示,不能用作外部 GPIO

6I2C_SDA
输入/输出

I2C SCL 引脚

7I2C_SCL
输入/输出

I2C SDA 引脚

8UART_CTS
输入/输出

UART CTS 引脚

9UART_RTS
输入/输出

UART RTS 引脚

10GND-

地线,连接到电源参考地

11ANT
-

天线接口,邮票孔(50 欧姆特性阻抗)

12GND-

地线,连接到电源参考地

13GND

-

地线,连接到电源参考地

14GND
-

地线,连接到电源参考地

15GND
-

地线,连接到电源参考地

16XRES
输入

外部复位引脚

17ADC_IN
输入

ADC 输入引脚

18AUX
输入/输出

单片机 GPIO

19SETA
输入/输出

单片机 GPIO

20UART_RX
输入/输出

UART RX 引脚

21UART_TX
输入/输出

UART TX 引脚

22SWD_DATA
输入/输出

SWD Data 引脚

23SWD_CLK
输入/输出

SWD Clock 引脚

24GND-

地线,连接到电源参考地

25SPI_MISO
输入/输出

SPI MISO 测试点,已内部连接,不能用作外部 SPI

26SPI_NSS
输入/输出

SPI NSS 测试点,已内部连接,不能用作外部 SPI

27SPI_MOSI
输入/输出

SPI MOSI 测试点,已内部连接,不能用作外部 SPI

28SPI_SCK
输入/输出

SPI SCK 测试点,已内部连接,不能用作外部 SPI
