E32-TTL-1W (433T30D)

芯片方案:SX1278

载波频率:410~441MHz

发射功率:21~30dBm

通信距离:8km

接口类型:UART

产品简介:SX1278芯片方案,发射功率1W,先进的LoRa扩频技术,测试距离8000米,具有FEC前向纠错,抗干扰能力强,可与E32其他功率版本相互通讯。

E32-TTL-1W-(433T30D)概述特点
概述特点.._02官网特点_03
E32-TTL-100-(433T20DC)_04E32-TTL-100-(433T20DC)_05
E32-TTL-100-(433T20DC)_06E32-TTL-100-(433T20DC)_07概述特点.._06

应用通用-----------头部图1000
智能抄表-应用场景1000
工业遥控-应用场景1000
环境监测-应用场景1000
智能农业-应用场景1000
智能油田-应用场景1000


射频参数参数值
备注
工作频段
410~441 MHz     出厂默认 433MHz
发射功率30 dBm     出厂默认 30dBm(约1W)
接收灵敏度-147 dBm
    空速 0.3kbps
空中速率0.3k~19.2kbps     出厂默认 2.4kbps
实测距离8000米     晴朗空旷环境,最大功率,天线增益5dBi,高度2m,空速2.4kbps


硬件参数参数值
备注
尺寸大小
24 * 43 mm     不含SMA
天线形式SMA-K
通信接口UART串口
    波特率支持1200~115200,出厂默认9600
封装方式直插
缓存容量512字节     内部自动分包58字节发送


电气参数最小值典型值最大值单位条件
电源电压
3.35.05.2V
通信电平2.53.33.6V
发射电流

570

610670mA30dBm(1W)
接收电流19
2022mA

休眠电流456μA
工作温度
-4020
+85
工作湿度
1060
90%
储存温度
-4020
+125

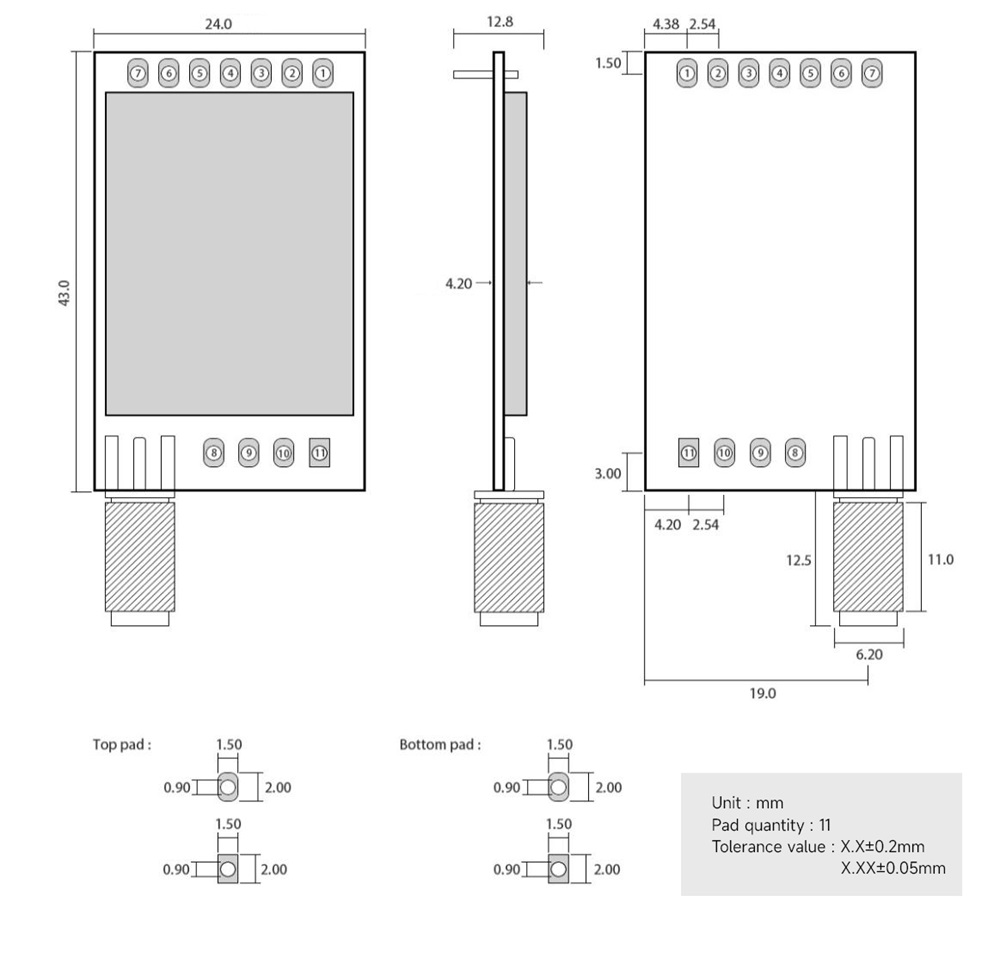

E32-TTL-1W_Size

序号
引脚引脚方向备注
1M0
输入(极弱上拉)
   和M1配合,决定模块的工作模式(不可悬空,如不使用可接地)
2M1输入(极弱上拉
   和M0配合,决定模块的工作模式(不可悬空,如不使用可接地
3RXD输入
   TTL串口输入,连接到外部TXD引脚(可配置为漏极开路或上拉输入,详见手册)
4TXD输出
   TTL串口输出,连接到外部RXD引脚(可配置为漏极开路或推挽输出,详见手册
5AUX输出(可悬
   指示模块工作状态,用户外部唤醒MCU,上电自检初始化期间输出低电平
6VCC输入    模块电源正参考,电压范围:3.3V~5.2V DC
7GND输入    模块地线
8固定孔
   固定孔
9固定孔

   固定孔
10固定孔

   固定孔
11固定孔

   固定孔


       产品说明书
    【用户手册】E32_Usermanual_CN_v1.30  下载



       开发测试
    【通信例程】Demo_UART_Ebyte  下载
    【封装文件】Pcb_E32(433T30D)  下载
    【测试底板】E15-USB-T2  下载



       工具软件
    【通信测试】串口调试助手_XCOM  下载
    【参数配置】RF_Setting_v3.47  下载


       在线购买
    【官方淘宝】:https://item.taobao.com/item.htm?id=524965711237
    【阿里巴巴】:https://detail.1688.com/offer/525529571702.html


       批量采购/定制产品
    【销售专线】:4000-330-990         7x24小时销售服务热线
    【联系邮箱】:sales@cdebyte.com


       技术咨询
    【在线提交】:http://www.cdebyte.com/apple-technology.aspx
    【联系邮箱】:support@cdebyte.com
           技术应用
   >      基于433MHz无线串口,多发一收解决方案
   >      无线数传模块在工业领域中的优势
   >      LoRa无线技术将为物联网创新应用带来新机遇
   >      433MHz无线数传模块的低功耗组网应用
   >      基于SX1278/SX1276LoRa技术的远距离传输方案
   >      SX1278 LoRa模块在无线抄表上的应用
   >      使用无线模块的PCB布线指南
   >      天线对无线模块通信距离的影响
   >      通信电平转换指南
   >      增加无线模块传输距离的研究
   >      无线模块超远距离传输中实现中继的方法
   >      LoRa技术在智能灯控上的应用
   >      LoRa技术在距离测量和定位上的应用
   >      LoRa技术在电子显示牌上的应用
   >      LoRa技术实现水表抄表的应用
   >      LoRa技术在地质灾害预警上的应用
   >      E19(SX1278)系列与E10(SI4463)系列选型指南
   >      基于433M无线在评委台的应用
   >      无线模块清洁、维护保养的技巧方法
   >      通信距离与哪些因素相关
   >      基于SX1278、SX1276的LoRa技术知识详解
   >      SX1268与SX1278、SX1276对比分析以及选型南
   >      无线串口模块快速选型指南
   >      LoRa与NB-IoT物联网应用对比方案
   >      LORA通讯技术和NB-IOT通讯技术讨论分析
   >      LoRaWAN网络协议与LoRa私有协议相比有哪些优势
   >      LoRa与ZigBee技术全面分析
   >      LoRa是怎样实现定位的


           常见问题
   ★      问:使用默认参数,需求4km以上,客户手里有12个模块 5V供电,开阔郊区,电源输出额定2A。 发射端是吸盘天线,接收端是胶棒天线,距离地面1.5-2米。电源纹波最大±15mv 多个环境测试,都是不超过2km,全部都是这种情况。 请帮忙分析一下,距离该如何提升。是否还有其他需要注意的
            答:如果没有吸附,建议吸附;有两种方案:1.更换发射端的天线为TX433-XPH-300,2.接收端天线换成TX433-JK-20试试,同时吸盘吸附铁皮上。
   ★      问:地址配置不能带F,比如15/31,都不行是怎么回事?
            答:定点模式,信道1,地址为15或31或十六进制带有F的地址都可以通信。
   ★      问:用配套的工具软件“RF Setting”对模块进行参数设置,但一直没有成功,电源已经加上,波特率9600,8N1,在休眠模式(M0和M1直接接的3.3V)下进行设置,请问一下还有哪里需要注意的吗?
            答:1.模块和电脑是通过我们的E15-USB-T2连接的吗?如果不是,确定USB转TTL是否是好的,检测方法很简单,将串口RXTX短接,串口助手发送数据,看能否收到相同数据;2.如果转接板好的,请确认RX TX。
   ★      问:使用模式0,使用两块USB转接板连接电脑,双方可以收发数据;再将其中一块接到我的主板,发送协议代码,无反应,使用我主板带的485口通讯正常。
            答:检查无线模块发出数据没有,一个接设备,一个接电脑  设备发送,电脑能否收到数据。
  ★      问:模块测试,一端接电脑,一端接单片机,电脑端发送数据单片机可以接收,但是单片机端发数据电脑接收不到是什么原因呢,两端都在
            答:使用的什么单片机, 在TX.RX上串联一个500欧姆左右的电阻试试。
  ★      问:测试一对模块,一端连到电脑,一端连到stm32f103zet6 单片机,连单片机的模块给连电脑的模块发数据可以收到,连电脑的模块给连单片机的模块发数据收不到是什么原因呢,用的是透传模式。
            答:1、确保操作正确,模块参数设置正确;2、确保我们模块能正常工作;3、模块的 TXD 和 AUX 脚加 4~10K 上拉电阻,再测试。
  ★      问:接单片机测试,M0,M1接高电平,模块上电初始化以后,AUX一直输出低电平,读取不了参数是什么原因呢?
            答:1、确保我们模块没有问题,单独测试看模块是否正常;2、使用什么单片机,一些5V单片机可能需要在模块的 TXD 和 AUX 脚加 4-10K 上拉电阻。
  ★      问:无线串口的组网方案?
            答:推荐使用轮询组网。
