E840-DTU助力环保项目服务

  E840-DTU(GPRS-03)在环保项目中的应用方案

  前言:环境保护一直是国家大力整治的方向。有关部门也在不断推进环境质量监控体系的建设。传统的监测方式的建设、维护成本高,难以大面积推广。HJ212-2017协议是国家生态环境部科技标准司出台的污染物在线监控系统数据传输标准。从监管层面对环境监控过程的数据传输标准进行了统一。随着物联网技术和环境监控事业的不断发展,自动化、智能化、网络化的环境质量自动监控已成为今后一段时期的工作重点。

  HJ212-2017协议标准介绍

  HJ212-2017标准通讯协议采用应答模式,完整的命令由请求方发起、响应方应答组成。请求方发送请求给响应方,响应放接到请求后,向请求方发送请求应答,握手完成。如果请求方未收到请求应答,按回应超时处理。

  通信协议数据结构如图1所示,所有通讯包都由ASCII码字符组成(汉字除外,采用UTf-8码)

QQ截图20191129102010

  图1通讯协议数据结构

  产品介绍

QQ截图20191129102035

  E840-DTU(GPRS-03)是亿佰特推出的支持蜂窝网络数据透传的数传电台产品,该产品软件功能完善,覆盖绝大多数常规应用场景,用户只需通过简单的设置,即可实现串口到网络服务器的双向数据透明传输。是一款工业级的四频段GSM/GPRS数传电台。

  应用方案

  方案实施步骤:

  1、项目运营商使用亿佰特E840-DTU(GPRS-03)作为数采仪,用RS485串口线与监控仪器相连,通过modbus RTU协议进行通信采集数据;

  2、E840-DTU(GPRS-03)通过GPRS蜂窝网络将数据上传到云服务平台;

  3、云平台服务通过HJ212-2017协议标准与上位机软件通信实现数据监测。

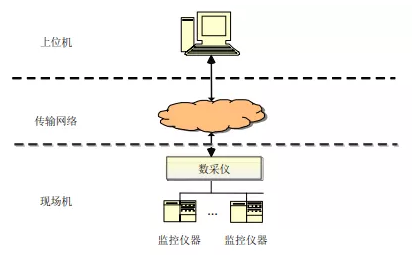

QQ截图20191129102048

  图2系统拓扑结构图

  方案优势

  E840-DTU(GPRS-03)采用modbus标准协议做物理层通信链路,接通传输层网络符合HJ212-2017协议标准支持应用层协议标准进行业务交互,统一的数据传输和接口标准可以实现快速对接检测平台。该系统方案可以根据用户项目需求定制开发,控制项目成本。无线传输方案直连电信运营商基站快速上传通信数据,节省布线成本。
