【无线数传电台】E90-DTU(400SLxxP)产品高防护等级的体现

  E90-DTU-SL系列采用最新一代军工级LoRa调制技术,在原来的基础上距离更远,功耗更低,无疑为物联网的建设注入了新的力量,而亿佰特在E90-DTU-SL系列的基础又加上了P;引起了大家的注意,那么P到底是什么意思呢;其实和大家想的一样,P在这里表示的是防护等级的升级,带P的产品在基础功能的基础上对产品电源保护、高压浪涌、接口静电、瞬变脉冲群、空气电压、电场等方面的防护等级做了一个综合性的提升,在普通不带P的产品不能正常工作的环境下,带P的产品依然能够正常工作。

  一、LoRa使用线性调频扩频调制技术,即保持了像FSK(频移键控)调制相同的低功耗特性,又明显地增加了通信距离,同时提高了网络效率并消除了干扰,即不同扩频序列的终端即使使用相同的频率同时发送也不会相互干扰,因此在此基础上研发的E90-DTU-SL系列能够并行接收并处理多个节点的数据,大大扩展了系统容量。

  E90-DTU-SL系列主要实现的是点对点的数据传输,应用数据可双向传输。主要应用于电磁环境比较复杂的工业环境。下面我们先进行基本的设备上电,软件连接等基础操作,再对E90-DTU-SL带P的设备做专业的测试,大家敬请期待吧。

  二、需要准备的设备:

  1、E90-DTU(400SL30P)E90-DTU(400SL22P) LoRa电台 2个;

  2、E90-DTU(400SL30)E90-DTU(400SL22) LoRa电台 2个

  3、Windows操作系统电脑1台;

  4、DC12V电源两个;

  5、433天线两根;

  6、Usb转485/232线两根;

  三、基本操作(怎么用)

  1、安装天线(接线、供电,配完成后的大场景图)

QQ截图20191101105905

  2、接入RS485,usbA接E90-DTU(400SL30P)E90-DTU(400SL22P)A,usbB接E90-DTU(400SL30P)E90-DTU(400SL22P)B;

QQ截图20191101105915

  3、Usb接入PC;

QQ截图20191101105927

  4、接入DC12V电源,PWR灯亮起来;

QQ截图20191101105940

QQ截图20191101105959

  我们来对E90-DTU(400SL30P)E90-DTU(400SL22P)做专业的测试;

QQ截图20191101110038

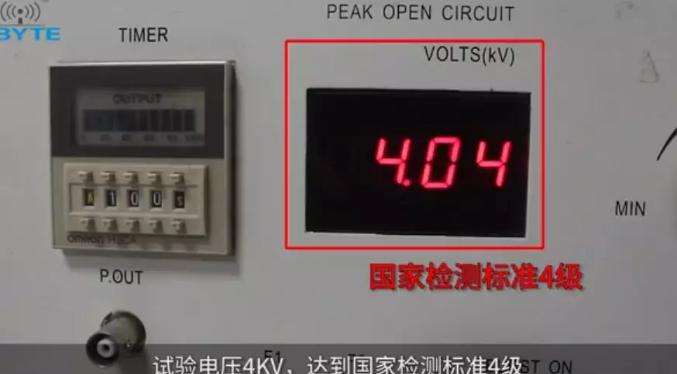

  经过测试E90-DTU(400SL30P)E90-DTU(400SL22P)电源保护,已经达到国家检测标准4级;在E90-DTU(400SL30)的基础上将电源又做了一次提升;

  5、我们下面的测试就需要用到配置工具了,访问官网http://www.ebyte.com/,点击产品中心;

QQ截图20191101110103

  6、在搜索框内输入E90-DTU(400SL30P)E90-DTU(400SL22P)根据自身型号,点击搜索,即可搜索到设备;

QQ截图20191101110112

  7、点击进入设备详情页,点击相关下载下的工具软件,下载E90-DTU(400SL30P)配置软件

QQ截图20191101110123

  8、打开配置软件;

QQ截图20191101110133

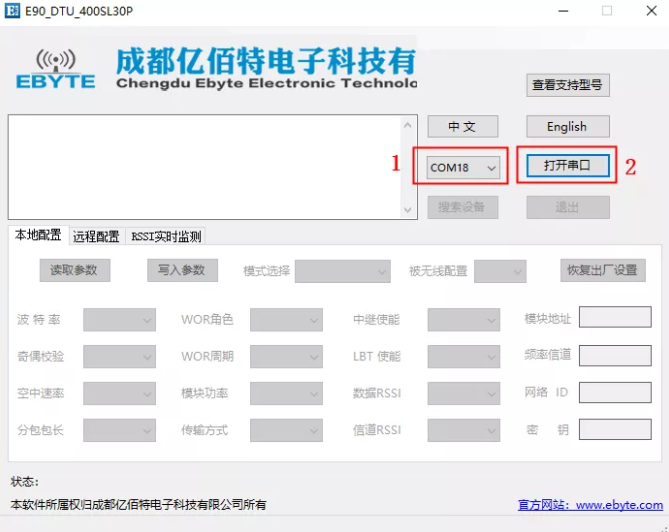

  9、选择对应串口并打开;

QQ截图20191101110143

  10、点击“搜索设备”,状态为:建立连接中!!!;

QQ截图20191101110151

  11、连接成功后上位机状态栏显示:配置连接成功!!!

QQ截图20191101110202

  12、建立连接后可使用上位机对电台进行参数配置、或者对其他模块电台进行远程配置,点击“读取参数”,选配好需要设置的参数。

QQ截图20191101110216

  13、点击“写入参数”按钮,就可以将参数写入电台,退出配置模式后即可生效,我们将模块地址设置为11;

QQ截图20191101110227

  14、参数配置完成后点击“退出”按钮,电台将退出连接,并根据设定好的工作模式及参数进行工作(无需重启电台);另一台DTU进行相同配置,参数设置保持一致。

QQ截图20191101110237

  15、启动两个串口调试助手,选择与电台参数一致的串口波特率及校验方式,即可实现串口透传。

QQ截图20191101110247

  16、接下来我们来进行在数据通信的情况下的测试:

  脉冲干扰测试;

  我们发现在脉冲干扰的时候,E90-DTU(400SL30P)E90-DTU(400SL22P)有效的过滤了脉冲干扰,正常工作;

QQ截图20191101110255

  空气放电电压测试;

  我们发现E90-DTU(400SL30P)E90-DTU(400SL22P)的在空气放电电压15kv的环境下,依然是没有受到影响;

QQ截图20191101110306

  静电实验;

QQ截图20191101110321

  在接口,和天线等部位直接接触静电的情况下,E90-DTU(400SL30P)E90-DTU(400SL22P)依然正常工作;

QQ截图20191101110332

  本次我们使用E90-DTU(400SL30P)E90-DTU(400SL22P)产品,测试对比了带P和不带P的产品;在测试中,原来普通版LoRa电台已经无法正常工作的温度,现在带P的电台依然可以工作;原来普通版LoRa电台已经无法正常工作的湿度,现在带P的电台依然可以工作;原来普通版LoRa电台已经无法正常工作的磁场,现在带P的电台也依然可以工作
